آموزش برنامه‌ریزی سانترال پاناسونیک KX-NS۵۰۰؛ راهنمای جامع از نصب تا تنظیمات حرفه‌ای

یادتان هست روزگاری برای برنامه‌ریزی دستگاه‌های سانترال (مثل مدل‌های قدیمی ۸۲۴ یا TDA) مجبور بودیم ساعت‌ها کنار دستگاه بایستیم و با یک تلفن مدیریتی ۷۷۳۰، کدهای عجیب و غریب را وارد کنیم؟ خب، آن روزها دیگر گذشته است.

در دستگاه سانترال پاناسونیک KX-NS500، ما وارد دنیای وب شده‌ایم. دیگر نیازی نیست کدها را حفظ کنید؛ همه چیز در یک محیط گرافیکی و ترتمیز جلوی چشمان شماست. البته، این سادگی ظاهری نباید گولتان بزند؛ پشت این منوها دنیایی از تنظیمات خوابیده است.

ما در تیم فنی نمایندگی پاناسونیک شرق تهران، روزانه با ده‌ها مورد از این دستگاه‌ها سروکار داریم. در این راهنما می‌خواهیم تجربیات کفِ بازار و پروژه‌های واقعی‌مان را با شما به اشتراک بگذاریم تا بتوانید مثل یک حرفه‌ای، صفر تا صد برنامه‌ریزی سانترال NS500 را انجام دهید. لپ‌تاپ‌تان را آماده کنید تا شروع کنیم.

پیش‌نیازهای فیزیکی؛ قبل از کابل شبکه چه چیزهایی آماده باشد؟

قبل از اینکه سراغ لپ‌تاپ برویم، بیایید تکلیف ارتباط سخت‌افزاری را روشن کنیم تا وسط کار لنگ نمانید. دستگاه NS500 یک غول همه‌فن‌حریف است و برعکس مدل‌های قدیمی که برای هر نوع تلفن ناز می‌کردند، تقریباً با تمام نسل‌های تلفن پاناسونیک رفاقت دارد:

• تلفن‌های آنالوگ و رومیزی معمولی: مناسب اتاق‌ها یا کارگاه‌ها با سیم‌کشی ۲ رشته.
• تلفن‌های دیجیتال (سری DT مثل DT333 یا DT543): همان تلفن‌های کارمندی جان‌سخت با کیفیت صدای کریستالی و کلیدهای حافظه سریع.
• تلفن‌های هایبرید (سری معروف ۷۷۳۰): بله! با کارت‌های مخصوص هایبرید، هنوز هم می‌توانید از تلفن‌های محبوب قدیمی‌تان استفاده کنید و دورشان نیندازید.
• تلفن‌های تحت شبکه و IP (سری NT و تلفن‌های SIP): اگر کابل‌کشی تلفن سنتی ندارید و می‌خواهید روی همان بستر شبکه کار کنید.

نحوه اتصال فیزیکی و یافتن IP پیش‌فرض دستگاه

اولین چالش همیشه وصل شدن به سانترال تحت شبکه پاناسونیک است. برخلاف مدل‌های قدیمی که کابل USB داشتند، NS500 فقط با کابل شبکه (LAN) کار می‌کند.

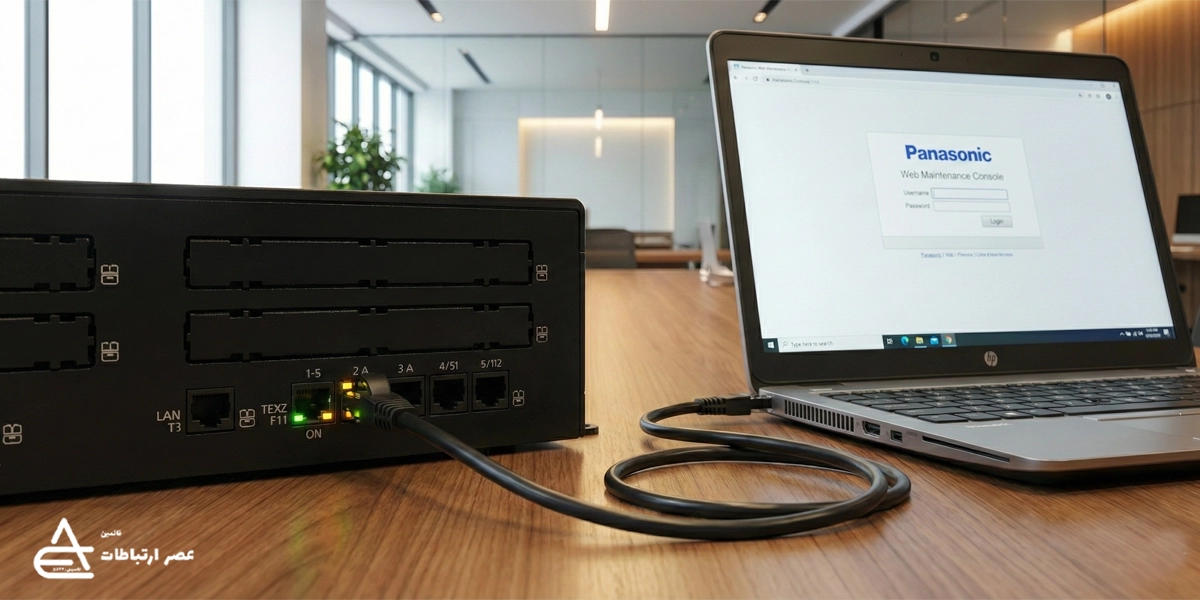

دستگاه را که از جعبه درمی‌آورید و روشن می‌کنید، یک پورت شبکه با برچسب LAN پشت آن می‌بینید. یک سر کابل شبکه را به این پورت و سر دیگر را مستقیم به پورت شبکه لپ‌تاپ خودتان وصل کنید.

پس قبل از هر کاری:

1. وارد تنظیمات کارت شبکه (Network Connections) لپ‌تاپ شوید.
2. روی Ethernet کلیک راست کنید و Properties بگیرید.
3. گزینه IPv4 را انتخاب کنید.
4. آی‌پی لپ‌تاپ را دستی روی چیزی مثل 192.168.0.200 تنظیم کنید (Subnet Mask هم ۲۵۵.۲۵۵.۲۵۵.۰ باشد).

حالا شما و دستگاه در یک شبکه هستید و همدیگر را می‌بینید. برای یادگیری دقیق کانفیگ خطوط شهری در محیط وب این مقاله را مطالعه کنید.

اگر سانترال را مستقیم به سوئیچ شبکه شرکت وصل کردیم چه؟

روش اتصال مستقیم کابل لپ‌تاپ به سانترال که بالاتر گفتیم، راهکار سریع و بی‌دردسر سرِ پروژه است. اما اگر دستگاه را داخل رک گذاشته‌اید و پورت LAN آن را به سوئیچ کل شرکت متصل کرده‌اید، داستان کمی فرق می‌کند:

• اگر روتر یا مودم شرکت شما از قبل در رنج دیگری (مثلاً ۱۹۲.۱۶۸.۱.۱) آی‌پی پخش می‌کند، لپ‌تاپ شما و سانترال اصلاً زبان هم را نمی‌فهمند.
• در این شرایط دو راه دارید: یا همان اول یک کابل موقت مستقیم بین لپ‌تاپ و سانترال بکشید و بعد از تغییر آی‌پیِ دستگاه به رنج شبکه شرکت، آن را به سوئیچ بزنید؛ یا اینکه یک آی‌پی اضافه (Secondary IP) در رنج صفر روی کارت شبکه لپ‌تاپ خود تعریف کنید تا بدون قطع شدن از شبکه شرکت، سانترال را هم پینگ کنید.

ورود به محیط Web Maintenance Console

حالا وقتش رسیده مرورگرتان را باز کنید. در نوار آدرس دقیقاً این عبارت را تایپ کنید: http://192.168.0.101

یک نکته تجربی: در فریم‌ورهای قدیمی NS500، مرورگر کروم گاهی اذیت می‌کند و منوها را باز نمی‌کند. اگر به مشکل خوردید، یا از افزونه IE Tab استفاده کنید و یا نرم‌افزار آفلاین پاناسونیک یعنی Unified PC Maintenance Console (UPCMC) را نصب کنید.

در صفحه لاگین، نام کاربری و رمز عبور سطح “نصاب” را وارد کنید:

• نام کاربری (Username): INSTALLER (حتماً با حروف بزرگ)
• رمز عبور (Password): 1234

اقدام حیاتی قبل از شروع: بکاپ‌گیری

قبل از اینکه حتی یک گزینه را تغییر دهید، باید یاد بگیرید چطور بکاپ بگیرید. این “بیمه عمر” شماست. اگر حین تنظیمات اشتباهی کردید یا دستگاه قاطی کرد، این فایل نجاتتان می‌دهد. آموزش دقیق و گام به گام بکاپ‌گیری از سانترال را مشاهده کنید.

1. به منوی آچار شکل یعنی Maintenance بروید.
2. مسیر Utility > File > File Transfer PBX to PC را طی کنید.
3. روی گزینه DGSYS کلیک کنید و Transfer را بزنید.
4. یک فایل با پسوند .dgsys دانلود می‌شود. این کل مغز دستگاه شماست؛ آن را در جای امن نگه دارید.

تنظیمات اولیه سیستم

پاناسونیک یک ویزارد (Wizard) یا راه‌انداز سریع دارد که در اولین ورود ظاهر می‌شود. در اینجا چند تیک مهم را باید درست بزنید:

1. Date & Time: ساعت و تاریخ را دقیق تنظیم کنید (برای گزارش‌گیری حیاتی است).
2. Area Code: کد شهرتان را وارد کنید (مثلاً ۰۲۱).
3. Feature Numbering: پیشنهاد می‌کنیم کدهای استاندارد پاناسونیک را تغییر ندهید.

بعد از زدن Finish، دستگاه یک بار ریستارت می‌شود.

کدهای کاربردی برای تعریف داخلی‌ها و خطوط شهری

خب، حالا وارد محیط اصلی شده‌ایم. منوی سمت چپ، جعبه ابزار شماست. بیایید سراغ ۶ تنظیم پرکاربرد که در هر پروژه‌ای لازم دارید.

۱. شناسایی کارت‌ها (Slot Configuration)

اول باید به دستگاه بفهمانیم چه کارت‌هایی رویش سوار است.

• به منوی 1. Configuration > 1.1 Slot بروید.
• اگر کارتی اضافه کرده‌اید، روی جای خالی (Free Slot) کلیک کنید، کارت را انتخاب کرده و وضعیت آن را از Ous (خارج از سرویس) به Ins (داخل سرویس) تغییر دهید تا چراغش سبز شود.

۲. تغییر شماره داخلی‌ها

شاید مشتری بخواهد داخلی منشی ۱۰۰۰ باشد نه ۱۰۱.

• به منوی 2. System > 2.6 Numbering Plan بروید.
• در تب Extension، شماره‌ها را تغییر دهید.
• نکته: برای تغییر تعداد ارقام داخلی (مثلاً از ۳ به ۴ رقم)، باید اول شماره‌های قبلی که مزاحم هستند را پاک کنید.

۳. نام‌گذاری داخلی‌ها

• منوی 4. Extension > 4.1 Wired Extension.
• در ستون Extension Name اسم کاربر را (انگلیسی) بنویسید تا روی تلفن‌های دیجیتال نمایش داده شود.

۴. تعیین مسیر تماس‌های ورودی

می‌خواهید وقتی خط شهری ۱ زنگ خورد، فقط داخلی منشی (۱۰۱) زنگ بخورد؟

• به منوی 10. CO & Incoming Call > 10.2 DIL Table بروید.
• روبروی هر پورت خط شهری، در ستون DIL Destination، شماره داخلی مورد نظر را برای شیفت روز (Day) و شب (Night) وارد کنید.

۵. محدودیت تماس – بستن صفر و دو صفر

برای اینکه کارمندان نتوانند با موبایل یا خارج از کشور تماس بگیرند:

• این مبحث کمی پیچیده است و با Class of Service (COS) کار می‌کند.
• به صورت خلاصه: در منوی 2.7.1، لِوِل‌های دسترسی (مثلاً Level ۲ برای بستن موبایل) را تعریف می‌کنید و در منوی 4.1، به هر داخلی یک کلاس (COS) اختصاص می‌دهید.

۶. فعال کردن لایسنس

اگر می‌خواهید ویژگی‌های ویپ را فعال کنید و ارور لایسنس نگیرید:

• به منوی Maintenance > Utility > Activation Key بروید.
• فایل لایسنسی که از نمایندگی پاناسونیک شرق تهران خریده‌اید را اینجا آپلود کنید تا قفل‌های دستگاه باز شود.

دقیقاً چه زمانی به لایسنس (Activation Key) گیر می‌دهیم؟

خیلی از همکاران تازه‌کار فکر می‌کنند برای هر کاری باید لایسنس بخرند. واقعیت این است که دستگاه روی ظرفیت اولیه خودش (۶ خط شهری و ۱۶ داخلی آنالوگ + ۲ داخلی دیجیتال) هیچ نیازی به لایسنس ندارد. شما فقط در این سناریوها سراغ خرید لایسنس می‌روید:

1. داخلی‌های تحت شبکه (IP Extension): وقتی می‌خواهید تلفن‌های IP پاناسونیک یا تلفن‌های سیپ (مثل یالینک و گرنداستریم) ثبت کنید.
2. سیپ ترانک (SIP Trunk): زمانی که خطوط اینترنتی مثل شاتل، پیشگامان یا آسیاتک تحویل گرفته‌اید و باید روی ترانک شهری بالا بیایند.
3. صندوق صوتی پیشرفته و ضبط مکالمات: قابلیت‌های استاندارد پاسخگویی ۲ کاناله رایگان است، اما ظرفیت‌های بالاتر لایسنس می‌خواهد.

نحوه تعریف گروه‌های پاسخگویی

فرض کنید شرکت یک واحد “فروش” با ۳ کارمند دارد و می‌خواهیم تلفن هر ۳ نفر با هم زنگ بخورد.

1. به منوی 3. Groups > 3.5 Incoming Call Group بروید.
2. یک گروه جدید بسازید (مثلاً ۶۰۱).
3. روی Member List کلیک کنید و داخلی‌های فروش را اضافه کنید.
4. حالت زنگ خوردن (Ring Mode) را روی Ring (همزمان) یا UCD (چرخشی) بگذارید.

توصیه آخر: همیشه بعد از اعمال تغییرات، دکمه Apply و سپس آیکون Save (شکل فلاپی دیسک بالای صفحه) را بزنید. اگر Save نکنید و برق برود، تمام زحماتتان پودر می‌شود!

پرسش‌های پرتکرار در برنامه‌ریزی NS500

۱. چرا بعد از وارد کردن آی‌پی، صفحه وب کنسول اصلاً لود نمی‌شود؟

اولین کار گرفتن دستور ping ۱۹۲.۱۶۸.۰.۱۰۱ در CMD ویندوز است. اگر Reply نگرفتید، ۹۰ درصد مواقع مشکل از تنظیم نبودن آی‌پی کارت شبکه لپ‌تاپ در رنج صفر یا روشن بودن فایروال ویندوز است. فایروال را موقتاً خاموش کنید و آنتی‌ویروس را ببندید.

۲. با اینکه تنظیمات را عوض کردیم، بعد از خاموش و روشن شدن دستگاه همه‌چیز پرید؛ چرا؟

زدن دکمه Apply در صفحات منو به معنی ذخیره موقت در رم دستگاه است. حتماً در پایان کار، روی آیکون دیسکت کوچک (Save) در گوشه بالای صفحه کلیک کنید تا داده‌ها روی حافظه پایدار بنشینند.

۳. آیا امکان استفاده از تلفن‌های بیسیم معمولی هم روی این دستگاه هست؟

بله، هر تلفن بیسیمی که ورودی خط تلفن معمولی (RJ11) دارد، روی پورت‌های داخلی آنالوگ دستگاه بدون نیاز به هیچ تنظیم خاصی بوق می‌گیرد و کار می‌کند.

۴. چطور بفهمیم نسخه فریم‌ور (Firmware) دستگاه ما چیست؟

از همان بالای صفحه کنسول وب یا مسیر Maintenance > System Information می‌توانید نسخه فریم‌ور را ببینید. توصیه ما این است که اگر دستگاه پایدار است و نیازی به قابلیت جدید ندارید، بی‌دلیل آپدیت نزنید؛ اما برای کار با خطوط سیپ جدید، داشتن آخرین ورژن ضروری است.

نتیجه‌گیری: تمرین، مادر مهارت‌هاست

برنامه‌ریزی سانترال NS500 چیزی نیست که فقط با خواندن یاد بگیرید. باید وارد محیط وب شوید، گزینه‌ها را تست کنید و نترسید. محیط Web Console خیلی هوشمند است و اگر جایی تضاد داشته باشد، به شما ارور می‌دهد. اگر جایی در کانفیگ‌های پیچیده مثل راه‌اندازی سیپ ترانک گیر کردید، تیم فنی ما در کنار شماست.
