راهنمای جامع و فنی نصب باتری پشتیبان سانترال پاناسونیک KX-NS۵۰۰

قطع شدن ناگهانی برق در ساعت‌های پرتردد اداری، کابوس هر مدیر شبکه و سیستم‌های مخابراتی است. در چند ثانیه تمام خطوط داخلی از مدار خارج می‌شوند، صف‌های انتظار مشتریان خالی می‌گردد و سیستم‌های IVR یا همان تلفن گویای سازمان متوقف می‌شوند.

دستگاه سانترال تحت شبکه Panasonic KX-NS500 برخلاف برخی تجهیزات سبک اداری، با پاور داخلی خود بدون منبع تغذیه کمکی امکان ادامه‌ی حیات ندارد. خوشبختانه مهندسان پاناسونیک بر روی شاسی این دستگاه یک درگاه اختصاصی برای اتصال بی‌واسطه‌ی باتری‌های پشتیبان طراحی کرده‌اند. در این راهنما، با جزئیات فنی مدار، مشخصات دقیق قطعات و شیوه سیم‌بندی استاندارد باتری سانترال NS500 آشنا می‌شوید.

داده‌های فنی و ولتاژ نامی مدار باتری NS500

یک اشتباه رایج و پرهزینه میان برخی نصاب‌ها، تلاش برای راه‌اندازی این سانترال با یک عدد باتری ۱۲ ولت است.

مشخصات و اقلام مورد نیاز برای راه‌اندازی استاندارد:

• تعداد باتری: دقیقاً ۳ عدد باتری سیلد اسید (VRLA / AGM) ۱۲ ولتی.
• ظرفیت پیشنهادی: باتری‌های ۱۲ ولت ۱۸ آمپرساعت (۱۲V 18Ah) استانداردترین و بهینه‌ترین گزینه بازار برای این شاسی هستند. در کاربردهای سبک می‌توان از ۳ عدد باتری ۱۲ ولت ۱۴ آمپرساعت نیز بهره گرفت، اما ظرفیت ۱۸ یا ۲۰ آمپرساعت بالاترین پایداری را ارائه می‌دهد.
• نحوه اتصال مدار: اتصال سری (Series) بین هر ۳ باتری برای جمع ولتاژها:
  12″V”+12″V”+12″V”=36″V DC”

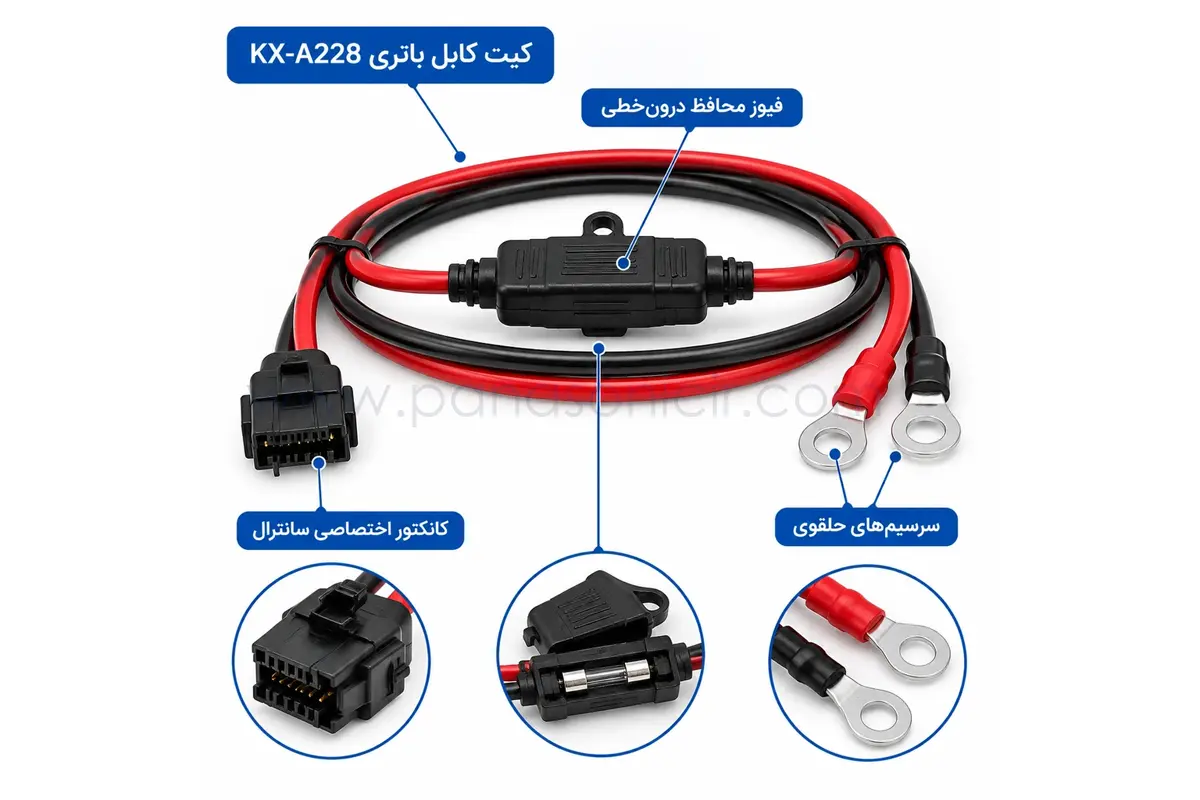

• کابل رابط فابریک: کابل مخصوص پاناسونیک با شناسه تجاری KX-A228. این کابل دارای کانکتور مولکس استاندارد، کابل‌های جمپر کوتاه رابط باتری و یک محفظه فیوز درون‌خطی (In-line Fuse Holder) است تا دستگاه را در مقابل خطرات اتصال کوتاه کاملاً بیمه کند.
• برندهای باتری: برندهای صنعتی باکیفیت نظیر Yuasa، Narada، لانگ (Long) یا صبا باتری از گزینه‌های قابل اتکا هستند.

دستگاه NS500 چقدر روی باتری شارژدهی دارد؟

مدار تغذیه سانترال شامل مدار شارژ قطره‌ای (Float/Trickle Charging) است؛ یعنی تا زمانی که برق شهر وصل است، باتری‌ها پیوسته در ولتاژ بهینه شناور نگه‌داشته می‌شوند و نیازی به شارژر خارجی ندارید.

مدت‌زمان پشتیبانی شارژ به عواملی همچون میزان مکالمات همزمان و کارت‌های الحاقی بستگی دارد:

• در حالت آماده‌به‌کار (Standby) با ترافیک تماس سبک: با ۳ باتری ۱۸ آمپرساعت نو، تا ۶ الی ۸ ساعت.
• در شرایط ترافیک سنگین، ضبط مکالمات و تعداد کارت‌های شلوغ: معمولاً بین ۳ الی ۵ ساعت.
• نکته برای سیستم‌های توسعه‌یافته (Expansion): چنانچه شاسی‌های توسعه KX-NS520 را به مرکز وصل کرده‌اید، به یاد داشته باشید که هر شاسی NS520 منبع تغذیه جداگانه دارد. به همین دلیل هر یونیت NS520 به یک بسته مستقل ۳ عددی باتری و یک کابل KX-A228 مجزا نیاز دارد.

وسایل مورد نیاز کار

1. ست ۳ عددی باتری ۱۲ ولت ۱۸ آمپرساعت با تاریخ تولید به‌روز و ولتاژ برابر
2. کیت کابل اورجینال KX-A228 (شامل کابل اصلی فیوزدار و دو سیم رابط جمپر)
3. پیچ‌گوشتی چهارسو و پیچ‌گوشتی تخت مناسب ترمینال باتری
4. آچار متناسب با پیچ و مهره قطب باتری‌ها
5. مولتی‌متر دیجیتال (برای اطمینان نهایی از ولتاژ ۳۶ ولت)
6. دستکش ایمنی عایق

آموزش گام‌به‌گام سیم‌بندی و اتصال مدار

پیش از دست زدن به کابل‌ها و ابزار، به خاطر داشته باشید اتصال نادرست به سادگی می‌تواند فیوز مدار شارژ یا برد منبع تغذیه (PSU) دستگاه را بسوزاند. کار را طبق روال زیر جلو ببرید:

گام اول: ایمن‌سازی و چیدمان باتری‌ها

1. سانترال KX-NS500 را خاموش کرده و کابل برق متناوب (AC) را حتماً از پریز جدا کنید.
2. باتری‌ها را در یک سطح محکم، خشک، دارای تهویه و در نزدیکی شاسی سانترال (معمولاً درون رک یا روی طبقه مخصوص باتری) به ردیف کنار هم بچینید: باتری ۱، باتری ۲ و باتری ۳.
3. درپوش‌های پلاستیکی محافظ قطب‌ها را بردارید.

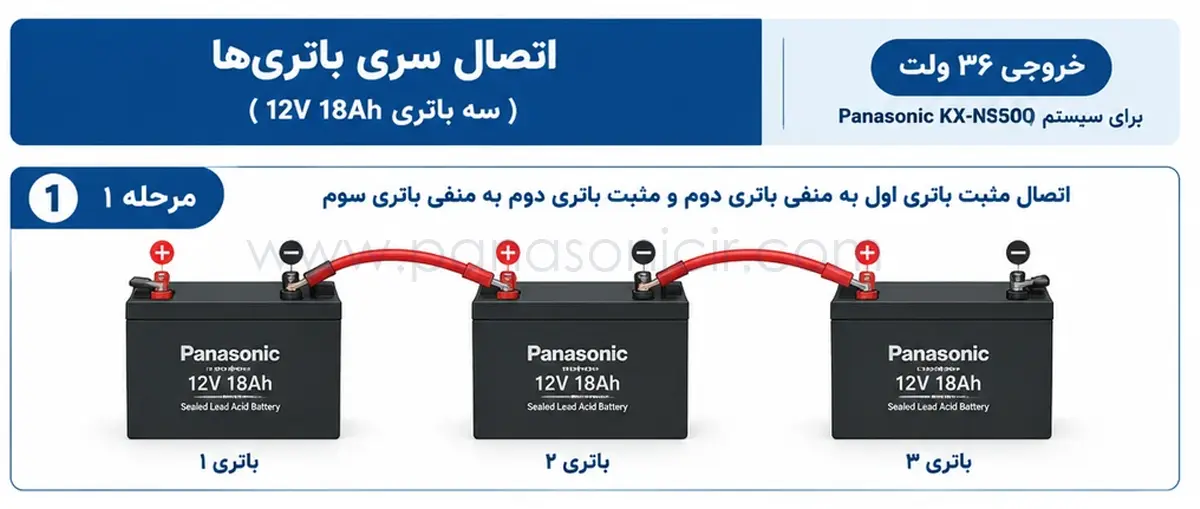

گام دوم: سری‌کردن باتری‌ها با کابل‌های جمپر

1. سیم رابط کوتاه اول را بردارید؛ یک سر آن را به قطب منفی (-) باتری شماره ۱ و سر دیگر آن را به قطب مثبت (+) باتری شماره ۲ پیچ کنید.
2. سیم رابط کوتاه دوم را بردارید؛ یک سر آن را به قطب منفی (-) باتری شماره ۲ و سر دیگر آن را به قطب مثبت (+) باتری شماره ۳ متصل نمایید.
3. اکنون در این بانک ۳ عددی، فقط دو ترمینال آزاد باقی می‌ماند:
   • قطب مثبت (+) روی باتری شماره ۱
   • قطب منفی (-) روی باتری شماره ۳

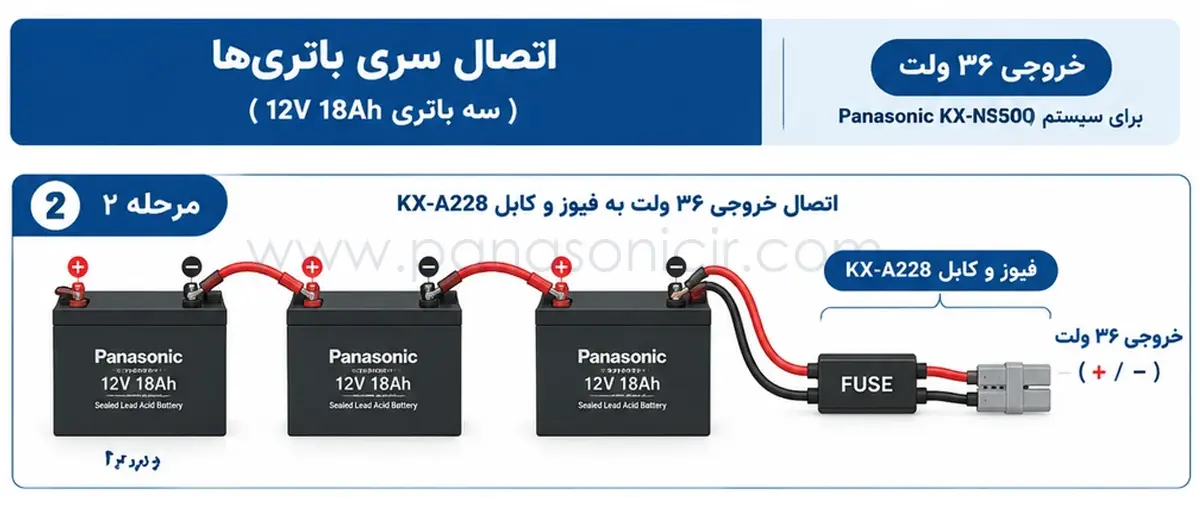

گام سوم: اتصال کابل اصلی KX-A228

1. سر سیم قرمز کابل اصلی را به ترمینال آزاد مثبت (+) باتری شماره ۱ محکم ببندید.
2. سر سیم مشکی کابل اصلی را به ترمینال آزاد منفی (-) باتری شماره ۳ محکم ببندید.
3. پیچ‌ها را با آچار محکم کنید تا از هرگونه لقی یا جرقه جلوگیری شود. درپوش‌های عایق باتری را روی اتصالات بکشید.

گام چهارم: اندازه‌گیری و راستی‌آزمایی ولتاژ

پیش از اتصال به مرکز تلفن، پراب‌های مولتی‌متر را روی پین‌های کانکتور کابل KX-A228 بگذارید (در حالت DC). ولتاژ خوانده‌شده باید رقمی در بازه ۳۶ تا ۴۱ ولت (بسته به شارژ اولیه باتری‌ها) را نشان دهد. اگر عددی حدود ۱۲ یا ۲۴ دیدید، ترتیب سیم‌های رابط را دوباره مرور کنید.

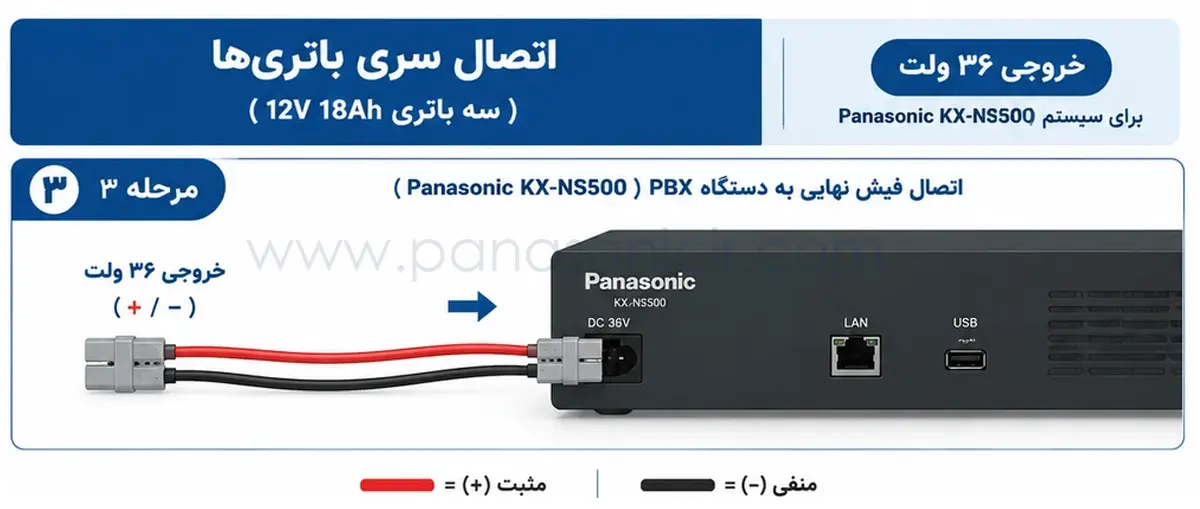

گام پنجم: اتصال نهایی به شاسی سانترال

1. روی پنل دستگاه سانترال، درپوش پلاستیکی درگاه باتری اضطراری با عنوان Battery Backup را بردارید.
2. سوکت فابریک کابل KX-A228 را با دقت و بر اساس جهت خار سوکت در پورت مربوطه جا بزنید تا صدای کلیک قفل آن شنیده شود.
3. کابل برق شهری سانترال را به پریز برق بازگردانید و کلید پاور دستگاه را روشن کنید.

سناریوی تست و بررسی سلامت عملکرد

پس از اتمام مراحل و روشن شدن کامل سیستم:

1. چند دقیقه تأمل کنید تا سیستم بوت شده و ال‌ای‌دی وضعیت به رنگ سبز پایدار درآید.
2. کابل برق شهری دستگاه را مستقیماً از پریز بکشید.
3. اگر عملیات موفق باشد، دستگاه بدون کوچک‌ترین وقفه، ریستارت یا قطع تماس‌های فعال، به کار ادامه می‌دهد و فقط وضعیت نمایشگر پاور تغییر خواهد کرد.
4. پس از اطمینان از عملکرد، دوشاخه برق دستگاه را مجدداً به برق متصل کنید تا فرآیند تثبیت و شارژ خودکار باتری‌ها از سر گرفته شود.

۵ نکته کلیدی برای حفظ سلامت و طول عمر باتری‌ها

1. دوری از دمای بالا: باتری‌های سیلد اسید شدیداً به گرما حساس هستند. قرار دادن باتری روی شاسی سانترال یا داخل رک‌های بدون فن مناسب، عمر مفید ۲ تا ۳ ساله باتری‌ها را به کمتر از ۶ ماه کاهش می‌دهد. دمای ایده‌آل حدود ۲۰ تا ۲۵ درجه سانتی‌گراد است.
2. بررسی دوره‌ای سلامت باتری‌ها: حداقل هر سه ماه یک‌بار با قطع آزمایشی برق شهر، وضعیت شارژدهی را تست کنید. باتری‌های سرب‌اسیدی که ماه‌ها بدون دشارژ باقی می‌مانند ممکن است دچار پدیده سولفاته شدن صفحات شوند.
3. تعویض هم‌زمان: هرگز یک باتری مستهلک را در میان دو باتری نو قرار ندهید. به دلیل مقاومت داخلی متفاوت، باتری ضعیف‌تر به سرعت دو باتری جدید را هم خراب خواهد کرد. هر ۳ باتری باید از یک برند، هم‌ظرفیت و با یک تاریخ تولید خریداری شوند.
4. سالم بودن فیوز کابل KX-A228: اگر پس از قطعی برق سانترال خاموش شد اما باتری‌ها سالم بودند، ابتدا فیوز شیشه‌ای داخل محفظه کابل رابط را بررسی کنید.
5. جلوگیری از اتصال کوتاه حین آچارکشی: هنگام بستن پیچ ترمینال‌ها مراقب باشید آچار همزمان به دو قطب مثبت و منفی باتری یا بدنه رک برخورد نکند، زیرا جریان اتصال کوتاه باتری‌های ۱۸ آمپرساعت شدید بوده و جرقه پرخطری تولید می‌کند.
