آموزش نصب سانترال کمظرفیت پاناسونیک | راهنمای گام‌به‌گام KX-TES۸۲۴
فهرست مطالب
اگر می‌خواهید سانترال کمظرفیت را خودتان نصب کنید، این راهنما دقیقاً برای همین نوشته شده. آموزش نصب سانترال کم ظرفیت موضوعی است که خیلی‌ها دنبالش می‌گردند، اما اغلب به صفحاتی می‌رسند که یا خیلی فنی و پیچیده‌اند یا آنقدر کلی نوشته شده‌اند که به درد عمل نمی‌خورند. این مقاله فرق دارد.
اینجا قرار است مرحله به مرحله، از انتخاب محل نصب تا راه‌اندازی اولیه، همه چیز را با هم مرور کنیم. مدلهایی مثل KX-TES824 پاناسونیک که در دفاتر کوچک و مجتمع‌های اداری پرکاربرد هستند، پایه این آموزش خواهند بود.
نصب یک دستگاه سانترال کمظرفیت، وقتی مراحل را بدانید، کار سختی نیست. اما یک اشتباه در سیم‌کشی یا تنظیمات اولیه می‌تواند ساعت‌ها وقتتان را بگیرد. پس بهتر است با اطلاعات کافی شروع کنید.
تعریف سانترال کم ظرفیت و مدل‌های رایج
سانترال کم ظرفیت یک سیستم تلفنی است که معمولاً بین ۳ تا ۱۶ خط داخلی را پشتیبانی میکند. این دستگاه‌ها برای کسب‌وکارهایی طراحی شده‌اند که به یک مرکز تلفن ساده و قابل اطمینان نیاز دارند، بدون اینکه هزینه و پیچیدگی سیستم‌های بزرگ‌تر را تحمل کنند.
به زبان ساده‌تر: سانترال کم ظرفیت همان دستگاهی است که چند خط تلفن شهری را می‌گیرد و بین تعداد بیشتری داخلی توزیع میکند.
چه مکان‌هایی بیشتر از سانترال کم ظرفیت استفاده می‌کنند؟
- دفاتر اداری کوچک و متوسط
- مطب‌های پزشکی
- دفاتر وکالت
- هتل‌های کوچک و متوسط
پاناسونیک یکی از شناخته‌شده‌ترین برندها در بازار سانترال کم ظرفیت است. سه مدل زیر در ایران بیشترین کاربرد را دارند:
| مدل | تعداد خط شهری | تعداد داخلی | مناسب برای |
|---|---|---|---|
| KX-TES824 | 3 | 8 | دفاتر ۵ تا ۱۰ نفره |
| KX-TEM824 | 8 | 24 | دفاتر با نیاز به داخلی بیشتر |
| KX-NS300 | 52 | 66 | مجتمع‌های اداری |
مدل KX-TES824 به دلیل قیمت مناسب، نصب ساده و قطعات یدکی در دسترس، محبوب‌ترین گزینه در بازار ایران است. آموزش این مقاله بر اساس همین مدل پیش می‌رود، اما مراحل کلی برای سایر مدل‌های هم‌رده نیز یکسان است.
تجهیزات مورد نیاز برای نصب سانترال کم ظرفیت
پیش از شروع نصب، باید مطمئن شوید که همه تجهیزات لازم در دسترس هستند. کمبود هر یک از این موارد می‌تواند فرآیند نصب را متوقف کند.
تجهیزات سخت‌افزاری
- دستگاه سانترال پاناسونیک KX-TES824 (همراه با آداپتور برق و دفترچه راهنما)
- کابل تلفن (نوع ۲ رشته یا ۴ رشته بسته به نوع خط)
- گوشیهای تلفن رومیزی به تعداد داخلی‌های مورد نیاز
- کابل شبکه RJ-45 در صورت نیاز به اتصال به کامپیوتر برای برنامهریزی
- مولتی‌متر برای بررسی صحت خطوط
- پانچ تول در صورت استفاده از پریز تلفن دیواری
ابزارهای نصب
- پیچ‌گوشتی مسطح و ستاره‌ای
- سیم‌چین و انبردست
- چسب نواری و تای‌رپ برای مرتب‌سازی کابل‌ها
- دریل در صورت نیاز به نصب دیواری دستگاه
اطلاعات فنی که باید از قبل داشته باشید
- تعداد خطوط شهری ورودی
- تعداد داخلی‌های مورد نیاز
- نقشه کابل‌کشی ساختمان (در صورت وجود)
- شماره‌های داخلی که قرار است تخصیص داده شوند
نکته مهم: مدل KX-TES824 از کارخانه با یک تنظیم پیشفرض ارائه میشود. اگر دستگاه دست دوم است یا قبلاً استفاده شده، پیش از نصب باید آن را ریست کنید. روش ریست در همین مقاله توضیح داده شده است.
مراحل نصب سانترال KX-TES824
نصب این دستگاه از چند مرحله اصلی تشکیل شده است. این مراحل را به ترتیب انجام دهید تا از بروز مشکل جلوگیری شود.
مرحله اول: انتخاب محل نصب
دستگاه را در جایی نصب کنید که:
- دسترسی به پریز برق استاندارد داشته باشد
- دور از رطوبت، گرما و گرد و غبار باشد
- فاصله مناسب با دیوار برای تهویه هوا داشته باشد (حداقل ۱۰ سانتیمتر از هر طرف)
- در صورت نصب دیواری، سطح دیوار محکم و تحمل وزن دستگاه را داشته باشد
مرحله دوم: اتصال خطوط شهری
مدل KX-TES824 تا ۳ خط شهری پشتیبانی میکند. خطوط شهری به درگاه‌های LINE1 تا LINE3 روی پشت دستگاه وصل می‌شوند.
- کابل تلفن را از پریز دیواری به درگاه LINE1 وصل کنید.
- اگر بیش از یک خط شهری دارید، به همین ترتیب LINE2 و LINE3 را متصل کنید.
- رشته‌های کابل را به همین ترتیب به LINE2 و LINE3 متصل کنید.
- رشته‌های کابل را تا داخلیها محکم در جای خود قرار دهید.
این دستگاه تا ۸ داخلی پشتیبانی میکند. درگاه‌های داخلی با برچسب EXT1 تا EXT8 روی دستگاه مشخص هستند.
مرحله سوم: اتصال داخلیها
- LINE1 را به اولین پورت متصل کنید، سپس به همین ترتیب LINE2 و LINE3 را وصل کنید
- گوشیهای تلفن رومیزی را به ترتیب به درگاه‌های EXT وصل کنید
- داخلی شماره ۱۰۱ به EXT1 تعلق دارد و به همین ترتیب تا EXT8 که داخلی ۱۰۸ خواهد بود
- برای اطمینان از اتصال درست، کابل را تا صدای کلیک در درگاه فشار دهید
مرحله چهارم: اتصال برق
- آداپتور اصلی پاناسونیک را به دستگاه وصل کنید
- از آداپتور غیراصل استفاده نکنید؛ ولتاژ نامناسب می‌تواند برد اصلی دستگاه را آسیب بزند
- دستگاه را به برق بزنید و منتظر بمانید تا چراغ POWER روشن شود
- اگر چراغ LED دستگاه شروع به چشمک زدن کرد، دستگاه در حال بوت شدن است و این وضعیت طبیعی است
مرحله پنجم: تست اولیه
پیش از برنامهریزی، یک تست ساده انجام دهید:
- گوشی داخلی ۱۰۱ را بردارید و شماره ۱۰۲ را بگیرید
- اگر گوشی ۱۰۲ زنگ زد، اتصال داخلیها صحیح است
- برای تست خط شهری، گوشی ۱۰۱ را بردارید و یک شماره خارجی بگیرید
- اگر در این مرحله صدا یا زنگ دریافت نشد، اتصال کابل‌ها را دوباره بررسی کنید
برنامهریزی دستگاه
بعد از نصب فیزیکی، نوبت به برنامهریزی دستگاه می‌رسد. این مرحله تعیین میکند که هر داخلی چه شماره‌ای داشته باشد، خطوط شهری چطور توزیع شوند و رفتار دستگاه در حالت‌های مختلف چگونه باشد.
برنامهریزی KX-TES824 از طریق گوشی داخلی ۱۰۱ انجام میشود.
۱. ورود به حالت برنامهریزی
گوشی داخلی شماره ۱۰۱ را بردارید و مراحل زیر را انجام دهید:
- گوشی EXT1 (داخلی ۱۰۱) را بردارید
- دکمه PROGRAM روی دستگاه را فشار دهید
- عدد # و سپس ** را وارد کنید
- رمز پیشفرض مدیریت را وارد کنید: 1234
- اگر دستگاه صدای بوق طولانی داد، وارد حالت برنامهریزی شده‌اید
اگر رمز ۱۲۳۴ پذیرفته نشد، احتمالاً دستگاه دست‌دوم است و رمز تغییر کرده. در بخش هفتم روش ریست کامل توضیح داده میشود.
۲. تنظیم شماره داخلیها
شماره‌گذاری پیشفرض دستگاه از ۱۰۱ تا ۱۰۸ است. اگر می‌خواهید این شماره‌ها را تغییر دهید:
| کد برنامهریزی | عملکرد |
|---|---|
| [100] | تنظیم شماره داخلی EXT1 |
| [101] | تنظیم شماره داخلی EXT2 |
| تا [107] | به ترتیب تا EXT8 |
برای مثال، برای تغییر شماره EXT1 به ۲۰۱:
وارد کد [۱۰۰] شوید ← عدد ۲۰۱ را وارد کنید ← # را فشار دهید
۳. تنظیم توزیع خطوط شهری
این تنظیم مشخص میکند وقتی تماس شهری می‌آید، کدام داخلیها زنگ بخورند.
- کد [605] برای خط اول (LINE1)
- کد [606] برای خط دوم (LINE2)
- کد [607] برای خط سوم (LINE3)
بعد از وارد کردن کد، شماره داخلی‌هایی که باید زنگ بخورند را وارد کنید. مثلاً برای اینکه خط اول روی داخلی‌های ۱۰۱ و ۱۰۲ زنگ بخورد:
[605] ← 101 ← # ← 102 ← #
۴. تنظیم زمان انتقال به منشی
اگر تماس شهری پاسخ داده نشود، دستگاه بعد از چند ثانیه آن را به داخلی دیگری منتقل میکند. این زمان با کد [611] تنظیم میشود.
- مقدار پیشفرض: ۱۵ ثانیه
- قابل تنظیم بین ۵ تا ۶۰ ثانیه
۵. خروج از حالت برنامهریزی
بعد از اتمام تنظیمات، دکمه PROGRAM را دوباره فشار دهید تا از حالت برنامهریزی خارج شوید. دستگاه تنظیمات را ذخیره میکند.

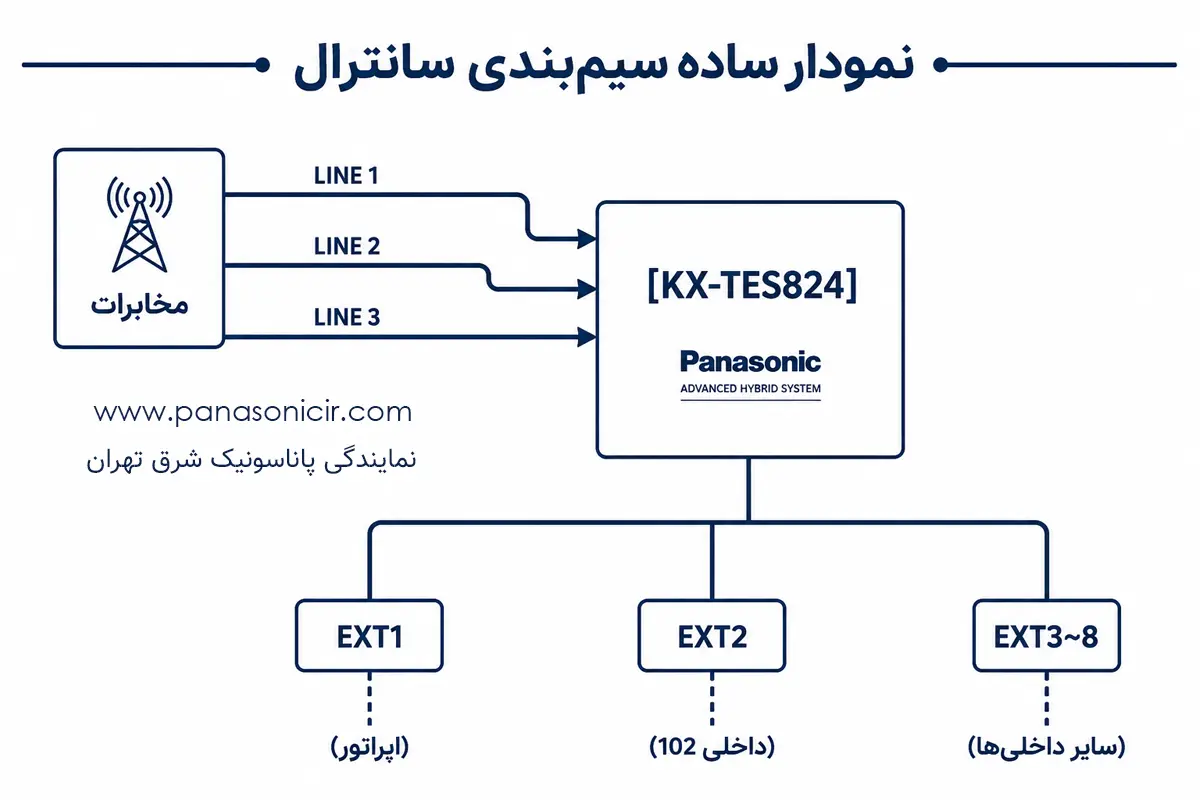

نقشه سیم‌بندی
درک نقشه سیم‌بندی سانترال KX-TES824 برای نصب صحیح و عیب‌یابی سریع‌تر ضروری است. در این بخش اتصالات اصلی دستگاه را به‌صورت ساختارمند مرور می‌کنیم.
۱. پنل پشتی دستگاه
پنل پشتی KX-TES824 شامل سه ناحیه اصلی است:
| ناحیه | پورت‌ها | توضیح |
|---|---|---|
| ورودی خطوط شهری | LINE 1 تا LINE 3 | اتصال به خطوط تلفن مخابرات |
| خروجی داخلیها | EXT 1 تا EXT 8 | اتصال به گوشی‌ها یا فکس |
| پورت توسعه | SLAVE | اتصال به کارت توسعه اضافی |
۲. اتصال خطوط شهری (LINE)
هر خط شهری با یک کابل دو رشته‌ای (Twisted Pair) به پورت مربوطه متصل میشود.
- رشته قرمز → پایه مثبت (TIP)
- رشته سبز → پایه منفی (RING)
اگر رنگ‌بندی کابل شما با این استاندارد مطابقت ندارد، با مولتی‌متر ولتاژ خط را بسنجید. پایه مثبت باید حدود ۴۸ ولت DC داشته باشد.
۳. اتصال داخلیها (EXT)
گوشیهای آنالوگ معمولی با کابل تلفن استاندارد (RJ11) به پورت‌های EXT وصل می‌شوند.
ترتیب اتصال:
- EXT ۱ → داخلی ۱۰۱ (گوشی اپراتور)
- EXT ۲ → داخلی ۱۰۲
- EXT ۳ → داخلی ۱۰۳
- ادامه به همین ترتیب تا EXT ۸
نکته مهم: گوشی اپراتور را همیشه روی EXT ۱ نصب کنید. دستگاه به‌صورت پیشفرض برنامهریزی را از این پورت انجام میدهد.
۳. اتصال منبع تغذیه
دستگاه KX-TES824 با آداپتور اختصاصی ۲۲۰ ولت به برق متصل میشود.
- آداپتور را ابتدا به دستگاه وصل کنید
- سپس دوشاخه را به پریز بزنید
- چراغ POWER روی دستگاه باید روشن شود
هرگز دستگاه را بدون اتصال آداپتور اختصاصی به برق مستقیم وصل نکنید. استفاده از آداپتور غیراصل دستگاه را آسیب می‌زند.
اتصال دستگاه‌های جانبی
برخی پورت‌های EXT می‌توانند به‌جای گوشی، دستگاه‌های دیگری را تغذیه کنند:
| دستگاه | نحوه اتصال |
|---|---|
| فکس | مستقیم به یک پورت EXT با کابل RJ11 |
| منشی تلفنی | به پورت EXT با تنظیم ویژه در برنامهریزی |
| مودم آنالوگ | به پورت EXT جداگانه |
عیب‌یابی و مشکلات رایج
حتی با نصب صحیح، ممکن است در روزهای اول راه‌اندازی با مشکلاتی مواجه شوید. در این بخش شایع‌ترین خطاها و روش رفع آن‌ها را بررسی می‌کنیم.
مشکل اول: چراغ POWER روشن نمی‌شود
علت احتمالی:
- آداپتور به‌درستی وصل نشده
- پریز برق معیوب است
- آداپتور سوخته
روش رفع:
- اتصال آداپتور به دستگاه و پریز را بررسی کنید
- پریز را با یک وسیله دیگر تست کنید
- اگر مشکل ادامه داشت، آداپتور را تعویض کنید
مشکل دوم: داخلیها بوق نمی‌دهند
علت احتمالی:
- کابل RJ11 معیوب یا شل است
- گوشی خراب است
- پورت EXT مشکل دارد
روش رفع:
- گوشی را به پورت EXT دیگری وصل کنید
- کابل را تعویض کنید
- گوشی را روی خط مستقیم مخابرات تست کنید تا مطمئن شوید سالم است
مشکل سوم: خط شهری گرفته نمی‌شود
علت احتمالی:
- کابل TIP/RING جابه‌جا وصل شده
- خط مخابرات قطع است
- تنظیمات خط در برنامهریزی اشتباه است
روش رفع:
- با مولتی‌متر ولتاژ خط را روی پورت LINE بسنجید (باید ۴۸ ولت DC باشد)
- اگر ولتاژ صفر بود، مشکل از مخابرات است، نه دستگاه
- قطبیت TIP و RING را بررسی و در صورت نیاز تعویض کنید
مشکل چهارم: تماس داخلی به داخلی برقرار نمی‌شود
علت احتمالی:
- شماره داخلی در برنامهریزی تعریف نشده
- دو داخلی روی یک پورت EXT تنظیم شده‌اند
روش رفع:
- وارد حالت برنامهریزی شوید (کد ۱۲۳۴)
- با کد ۱۰۰ تا ۱۰۷ شماره داخلی هر پورت را مجدداً بررسی کنید
- مطمئن شوید هیچ دو پورتی شماره یکسان ندارند
مشکل پنجم: زنگ تماس خارجی به همه داخلیها نمی‌رسد
علت احتمالی:
- توزیع زنگ (Ring Assignment) برای آن خط تنظیم نشده
روش رفع:
- وارد برنامهریزی شوید
- با کدهای ۶۰۵ تا ۶۰۷ داخلی‌هایی که باید زنگ بخورند را تعریف کنید
- تنظیمات را ذخیره کرده و دستگاه را ری‌استارت کنید
مشکل ششم: انتقال تماس به منشی کار نمی‌کند
علت احتمالی:
- زمان تأخیر در کد ۶۱۱ اشتباه تنظیم شده
- پورت منشی در برنامهریزی معرفی نشده
روش رفع:
- کد ۶۱۱ را باز کنید و زمان تأخیر را روی ۳ یا ۴ زنگ تنظیم کنید
- پورت EXT اختصاص‌یافته به منشی را بررسی کنید
جدول خلاصه عیب‌یابی
| مشکل | اولین قدم بررسی |
|---|---|
| POWER روشن نمی‌شود | آداپتور و پریز |
| داخلی بوق ندارد | تعویض کابل RJ11 |
| خط شهری ندارد | سنجش ولتاژ با مولتی‌متر |
| تماس داخلی وصل نمی‌شود | بررسی برنامهریزی کدهای 100-107 |
| زنگ خارجی نمی‌آید | بررسی کدهای 605-607 |
| منشی فعال نمی‌شود | بررسی کد 611 |
نکات نگهداری و افزایش طول عمر دستگاه
نصب صحیح تنها اولین قدم است. رعایت چند نکته ساده در نگهداری روزانه می‌تواند عمر مفید سانترال را چندین سال افزایش دهد و از خرابی‌های ناگهانی جلوگیری کند.
۱. نگهداری محیطی
دستگاه باید در فضایی نصب شود که دما، رطوبت و گرد و غبار آن کنترل شده باشد. محدوده دمای مناسب برای کار پیوسته سانترال‌های پاناسونیک بین ۰ تا ۴۰ درجه سانتی‌گراد است.
- از نصب دستگاه در کنار منابع گرمایی مانند بخاری، رادیاتور یا زیر نور مستقیم آفتاب خودداری کنید.
- رطوبت محیط نباید از ۹۰ درصد تجاوز کند. در فضاهای مرطوب مانند زیرزمین، از دستگاه رطوبت‌گیر کمک بگیرید.
- دریچه‌های تهویه دستگاه را هر سه ماه یک بار با دمنده هوا یا برس نرم از گرد و غبار پاک کنید.
۲. محافظت از برق
نوسانات ولتاژ یکی از اصلی‌ترین دلایل خرابی زودهنگام بردهای الکترونیکی است.
- استفاده از یو‌پی‌اس (UPS) با ظرفیت حداقل ۵۰۰ ولت‌آمپر برای سانترال‌های کمظرفیت توصیه میشود.
- اگر در منطقه‌ای هستید که برق آن ناپایدار است، یک محافظ ولتاژ (Surge Protector) نیز در مدار قرار دهید.
- هنگام طوفان‌های شدید یا برق‌گرفتگی‌های مکرر، آداپتور دستگاه را از پریز جدا کنید.
۳. بررسی دوره‌ای اتصالات
اتصالات فیزیکی با گذشت زمان ممکن است شل شوند یا دچار اکسیداسیون شوند.
- هر شش ماه یک بار کابلهای RJ11 و RJ45 متصل به دستگاه را بررسی کنید. کابل‌هایی که سر آن‌ها شل یا زرد شده را تعویض کنید.
- پورت‌های EXT و LINE را از نظر ظاهری بررسی کنید. وجود زنگار یا رطوبت در داخل پورت نشانه نیاز به سرویس است.
- پیچ‌های اتصال ارت را بررسی کنید و از محکم بودن آن‌ها اطمینان حاصل کنید.
۴. به‌روزرسانی فریمور
برخی مدل‌های پاناسونیک مانند KX-NS300 قابلیت به‌روزرسانی نرمافزار داخلی (Firmware) را دارند.
- هر سال یک بار به وب‌سایت پاناسونیک مراجعه کنید و نسخه فریمور دستگاه خود را با آخرین نسخه موجود مقایسه کنید.
- به‌روزرسانی فریمور می‌تواند باگ‌های نرم‌افزاری را رفع کند و عملکرد کلی دستگاه را بهبود دهد.
- پیش از هر به‌روزرسانی، تنظیمات دستگاه را پشتیبان‌گیری کنید.
۵. پشتیبان‌گیری از تنظیمات
اگر تنظیمات سانترال شما پیچیده است و شامل صدها کد برنامهریزی میشود، از دست دادن آن‌ها در اثر خرابی یا تعویض دستگاه هزینه و زمان زیادی خواهد برد.
- برای مدل KX-NS300 می‌توانید از طریق نرمافزار PC Maintenance Console کل تنظیمات را در یک فایل ذخیره کنید.
- برای مدل‌های KX-TES824 و KX-TEM824 کدهای برنامهریزی مهم را روی کاغذ یا فایل متنی ثبت و نگهداری کنید.
- این مستندات را در محلی امن و قابل دسترس برای تکنسین نگه دارید.
۶. زمان‌بندی سرویس دوره‌ای
| بازه زمانی | اقدام مورد نیاز |
|---|---|
| هر ۳ ماه | تمیز کردن گرد و غبار دریچه‌های تهویه |
| هر ۶ ماه | بررسی کابل‌ها و اتصالات |
| هر ۱ سال | بررسی فریمور و پشتیبان‌گیری از تنظیمات |
| در صورت نوسان برق | بررسی آداپتور و محافظ ولتاژ |
آنچه در این مقاله آموختید
- تفاوت مدل‌های KX-TES824، KX-TEM824 و KX-NS300 و اینکه هر کدام برای چه فضایی مناسب‌ترند.
- نحوه اتصال صحیح خطوط شهری و داخلیها به پنل پشتی دستگاه.
- ورود به حالت برنامهریزی و تنظیم کدهای اساسی برای راه‌اندازی اولیه.
- خواندن نقشه سیم‌بندی و رعایت استاندارد رنگ‌بندی کابل‌ها.
- شناسایی و رفع رایج‌ترین خطاها و مشکلات عملکردی.
- اجرای یک برنامه نگهداری منظم برای افزایش عمر دستگاه.
چه زمانی به متخصص مراجعه کنید؟
با وجود اینکه این راهنما جامع است، برخی شرایط نیاز به حضور تکنسین متخصص دارند:
- وقتی دستگاه پس از رعایت تمام مراحل عیب‌یابی همچنان خطا نشان میدهد.
- وقتی قرار است سیستم به بیش از ۸ داخلی یا چند خط شهری همزمان گسترش پیدا کند.
- وقتی نیاز به ادغام سانترال با سیستم‌های VoIP یا شبکه داخلی دارید.
- وقتی دستگاه دچار آسیب فیزیکی یا خرابی سخت‌افزاری شده است.
در این موارد، تیم پشتیبانی پاناسونیک آی‌آر آماده ارائه مشاوره و خدمات تخصصی است.
نتیجه‌گیری و کلام آخر
نصب سانترال کمظرفیت پاناسونیک، اگر با دانش کافی و رعایت مراحل صحیح انجام شود، کاری دشوار نیست. در این مقاله از صفر شروع کردیم؛ از انتخاب مدل مناسب و تهیه تجهیزات گرفته تا سیم‌کشی، برنامهریزی، عیب‌یابی و نگهداری.
سانترال کمظرفیت پاناسونیک یکی از قابل‌اعتمادترین انتخاب‌ها برای مدیریت ارتباطات داخلی کسب‌وکارهای کوچک و متوسط است. انتخاب و نصب صحیح سانترال پاناسونیک، پایه‌ای مطمئن برای ارتباطات حرفه‌ای کسب‌وکار شما خواهد بود.
