آموزش جامع سیم‌کشی تلفن سانترال پاناسونیک (استانداردهای کابل‌کشی و عیب‌یابی)

آموزش جامع و تخصصی سیم‌کشی تلفن سانترال پاناسونیک

ارتباطات یکپارچه و بدون قطعی، شریان حیاتی هر کسب‌وکار موفقی است. تصور کنید در اوج ساعات کاری یک کلینیک پزشکی شلوغ، یک هتل چند ستاره یا یک دفتر تجاری بزرگ، خطوط تلفن داخلی به دلیل نویز یا اتصالی قطع شوند؛ نتیجه این اتفاق چیزی جز از دست رفتن مشتریان، اختلال در هماهنگی‌های داخلی و خسارت‌های مالی نخواهد بود. در سیستم‌های مخابراتی، قلب تپنده ارتباطات دستگاه سانترال است، اما رگ‌های انتقال‌دهنده این ارتباط، زیرساخت و سیم‌کشی اصولی آن است.

چرا اجرای استاندارد سیم‌کشی سانترال برای کسب‌وکارها حیاتی است؟

در پروژه‌های بزرگ B2B، از برج‌های تجاری گرفته تا بیمارستان‌ها، کابل‌کشی غیراستاندارد می‌تواند فاجعه‌بار باشد. استفاده از کابل‌های نامرغوب یا عدم رعایت فاصله‌های ایمنی با کابل‌های برق فشار قوی، باعث ایجاد میدان‌های مغناطیسی مخرب و در نتیجه افتادن نویز روی خطوط می‌شود. یک زیرساخت مهندسی شده نه تنها طول عمر دستگاه سانترال پاناسونیک شما را تضمین می‌کند، بلکه هزینه‌های نگهداری و عیب‌یابی در آینده را به شدت کاهش می‌دهد.

تجهیزات و ابزارهای ضروری برای شبکه‌سازی مخابراتی

پیش از شروع هر پروژه‌ای، تکنسین باید به ابزارهای دقیق و استاندارد مجهز باشد. برای راه‌اندازی اصولی یک شبکه سانترال به تجهیزات زیر نیاز خواهید داشت:

• کابل‌های ارتباطی: کابل‌های شبکه Cat6 و SFTP (برای محیط‌های دارای نویز بالا) و کابل‌های مخابراتی فویل‌دار با ضخامت مس استاندارد.
• سوکت‌ها: سوکت‌های استاندارد RJ-11 برای تلفن‌های آنالوگ و هیبرید، و سوکت‌های RJ-45 برای تلفن‌های تحت شبکه (IP Phone).
• ابزارآلات نصب: آچار سوکت‌زن شبکه و تلفن، آچار پانچ کروز (برای اتصال کابل‌ها روی ترمینال‌های مخابراتی)، سیم‌لخت‌کن و کاتر.
• تجهیزات اندازه‌گیری و تست: تستر کابل شبکه (برای بررسی صحت سوکت‌زنی) و مولتی‌متر (برای سنجش ولتاژ خطوط و بررسی اتصالی‌ها).

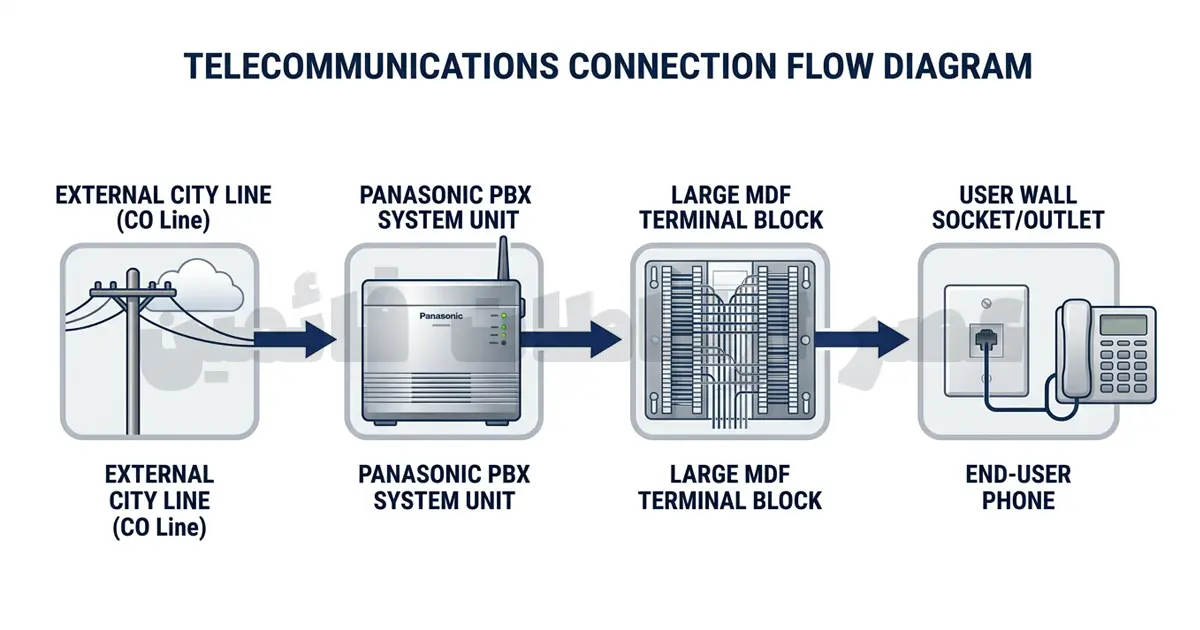

مراحل گام‌به‌گام سیم‌کشی و راه‌اندازی سانترال پاناسونیک

گام اول: نقشه‌کشی، مسیريابی و داکت‌کشی اصولی

اولین قدم در هر پروژه، بررسی دقیق پلان ساختمان است. مسیر عبور کابل‌های مخابراتی باید کاملاً از مسیر کابل‌های برق مجزا باشد. به عنوان یک قانون کلی در مهندسی مخابرات، کابل‌های تلفن و شبکه باید حداقل ۳۰ سانتی‌متر از کابل‌های برق فشار قوی فاصله داشته باشند. در صورت تقاطع ناگزیر، کابل‌ها باید با زاویه ۹۰ درجه از روی یکدیگر عبور کنند. استفاده از ترانک‌ها و داکت‌های پارتیشن‌دار در محیط‌های اداری به جداسازی فیزیکی این مسیرها کمک شایانی می‌کند.

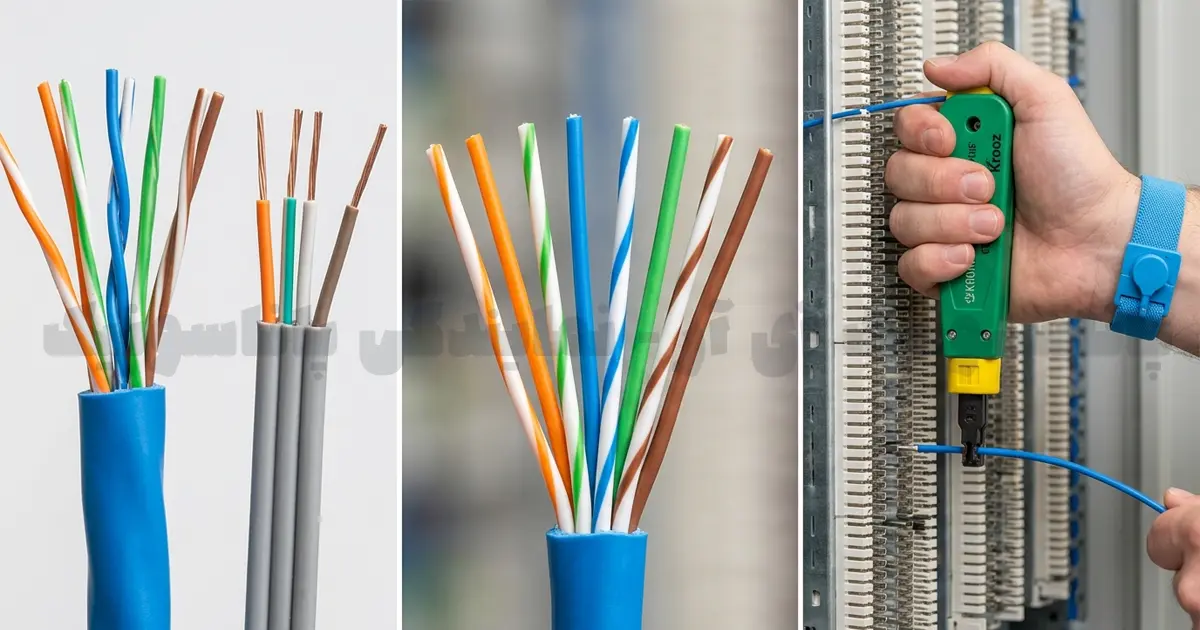

گام دوم: رعایت استاندارد رنگ‌بندی در سوکت‌زنی (T568B)

در سیستم‌های سانترال تحت شبکه و کابل‌کشی‌های ساختاریافته، رعایت استاندارد رنگ‌بندی جهانی برای سوکت‌زنی RJ-45 الزامی است. ما در اکثر پروژه‌های سازمانی از استاندارد T568B استفاده می‌کنیم. ترتیب رنگ‌ها در این استاندارد از چپ به راست به این شرح است:

سفید نارنجی، نارنجی، سفید سبز، آبی، سفید آبی، سبز، سفید قهوه‌ای و قهوه‌ای.

گام سوم: ترمینال‌بندی و استفاده از آچار کروز

در اتاق سرور یا باکس‌های مخابراتی طبقات، کابل‌ها باید روی ترمینال‌های کروز (Krone) سربندی شوند. این ترمینال‌ها وظیفه توزیع خطوط شهری و داخلی را بر عهده دارند. تکنسین باید با استفاده از آچار کروز، زوج‌سیم‌ها را با فشار استاندارد درون شیارهای ترمینال پانچ کند. مزیت ترمینال‌های کروز این است که در صورت نیاز به تغییر شماره داخلی‌ها در آینده، نیازی به قطع کردن کابل نیست و با یک جابجایی ساده سیم رانژه، ارتباط جدید برقرار می‌شود.

گام چهارم: اجرای سیستم ارتینگ (اتصال به زمین)

یکی از مهم‌ترین و در عین حال نادیده گرفته‌شده‌ترین بخش‌ها در نصب سانترال، سیستم ارتینگ است. دستگاه‌های سانترال پاناسونیک، به خصوص در مدل‌های پرظرفیت که در هتل‌ها و ادارات بزرگ نصب می‌شوند، به شدت در برابر نوسانات برق و صاعقه حساس هستند. اتصال کابل ارت استاندارد به بدنه دستگاه و شینه ارت ساختمان، ولتاژهای سرگردان را تخلیه کرده و از سوختن کارت‌های شهری و داخلی و پردازنده اصلی دستگاه به طور کامل جلوگیری می‌کند.

عیب‌یابی خطوط مخابراتی و سانترال

حتی با وجود بهترین زیرساخت‌ها، گاهی ممکن است به دلیل استهلاک یا تغییرات محیطی با مشکلاتی مواجه شوید. در ادامه به بررسی رایج‌ترین سوالات مدیران و تکنسین‌ها می‌پردازیم:

چرا روی خطوط تلفن داخلی نویز یا صدای خش‌خش شنیده می‌شود؟

دلیل اصلی این مشکل، القای الکترومغناطیسی است. این حالت معمولاً زمانی رخ می‌دهد که کابل‌های تلفن در کنار کابل‌های برق بدون روکش محافظ (شیلد) کشیده شده باشند. همچنین اکسید شدن پین‌های ترمینال کروز در محیط‌های مرطوب یا شل بودن سوکت‌های RJ-11 نیز می‌تواند عامل نویز باشد.

دلیل بوق آزاد نداشتن برخی از تلفن‌های رومیزی چیست؟

اگر تنها یک داخلی بوق ندارد، ابتدا کابل فنری گوشی و خط اتصال پریز تا تلفن را بررسی کنید. در صورتی که مشکل از آنجا نبود، باید مسیر کابل از پریز تا ترمینال کروز توسط مولتی‌متر تست شود. قطعی سیم در مسیر داکت یا پانچ نشدن صحیح سیم رانژه روی ترمینال از مهم‌ترین دلایل این اتفاق هستند.

چرا تلفن‌های دیجیتال پاناسونیک روشن نمی‌شوند؟

تلفن‌های دیجیتال پاناسونیک علاوه بر زوج سیم بوق، به یک زوج سیم دیتا نیز نیاز دارند. اگر کابل دچار آسیب‌دیدگی شده باشد و سیم دیتا قطع شود، ارتباط دستگاه با مرکز سانترال قطع شده و تلفن خاموش می‌ماند. بررسی سوکت با تستر کابل و اطمینان از سلامت تمامی رشته‌سیم‌ها راهکار حل این مشکل است.
